Intel 100系列芯片组详解:史上最良心!

2015年9月Intel同时推出了H170、B150、H110、Q170、Q150五款配套芯片组,再加上此前首发的Z170,新一代终于集齐了。

Q170、Q150面向商务市场,主要会在一些品牌机里看到。

六款芯片组将分别对位取代此前的H87/H97、B85、H81、Q87、Q85、Z87/Z97,特别是经过了不疼不痒的Z97、H97之后,100系列芯片组有了全方位的提升,诚意十足。

Intel 100系列芯片组详解:史上最良心!

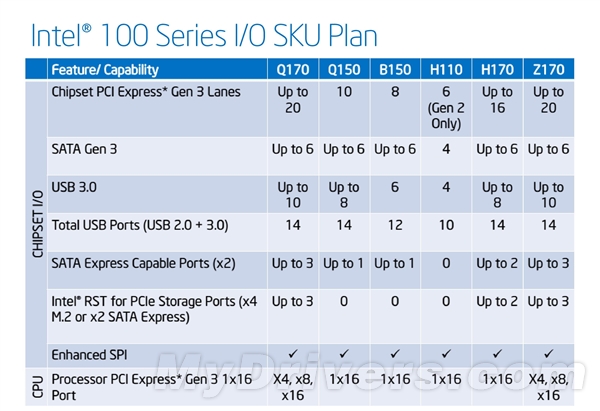

从I/O输入输出的角度看,100系列几乎每个地方都有着质的飞跃,尤其是总线全面升级到PCI-E 3.0,USB 3.0接口数量大增,还支持RST PCI-E设备,与处理器的通道也首次升级为PCI-E 3.0通道的DMI 3.0总线。

作为旗舰级型号,Z170和其他型号最大的区别就是完全支持超频,当然规格也是最齐整的,可提供20条PCI-E 3.0总线(多了四条)、六个SATA 6Gbps接口(没变)、三个SATA Express接口(以前没有)、十个USB 3.0接口(多了四个)、三个RST PCI-E接口(以前没有)。

但是要注意,SATA Express占用的是SATA通道,而且是一个接口就需要俩,就是有你没我,但相信绝大多数高端主板都会额外加装主控来扩展。RST PCI-E接口走的是x4 M.2或者x2 SATA Express通道,也存在同样的问题。

H170关闭了超频,PCI-E 3.0削减到16条,USB 3.0降至八个(USB 2.0就增至六个),SATA Express、RST PCI-E接口各自减为两个,其他基本保留。这个档次的芯片组和主板一贯是高不成低不就,看这架势这一代也很难火起来。

B150就砍得比较多了,只有八条PCI-E 3.0、六个USB 3.0(六个USB 2.0)、一个SATA Express,不再支持RST PCI-E,不过依然保留了六个SATA 6Gbps。

H110因为是入门级的,规格最低,只有六条PCI-E 2.0、四个SATA 6Gbps、四个USB 3.0(六个USB 2.0),不支持SATA Express。

Q170几乎和Z170差不多,Q150则稍微好于B150。
